Fotokomórki miniaturowe Ceprox / ELS 300 firmy CEDES

możesz kupić w naszym sklepie internetowym >

Zdjęcie fotokomórek ELS-300
W zależności od monitora wymiary nawet 2 razy większe od rzeczywistych.

Opis.

Fotokomórki miniaturowe ceprox / ELS-300 to aktywne bariery podczerwieni, tworzone przez odbiornik i nadajnik. Stanowią wybitnie korzystne kompaktowe czujniki do zastosowania w drzwiach automatycznych, windach, schodach ruchomych, systemach liczenia osób,oraz wszędzie tam, gdzie mamy do czynienia wykrywaniem ludzi i innych obiektów. Fotokomórki ELS-300 posiadają zminiaturyzowaną konstrukcję, dzięki czemu mogą być zainstalowane w profilach framug drzwi, w ruchomych skrzydłach drzwi windowych oraz wszędzie tam, gdzie ilość miejsca jest ograniczona.

Zalety fotokomórki ELS 300.

  • Małe wymiary
  • Łatwy montaż
  • Wysoka odporność na obce oświetlenie
  • Do zastosowań wewnętrznych i zewnętrznych.
  • Duży zasięg
  • Duża szybkość działania
  • Szeroki zakres napięć zasilania.
  • Wąski kąt promieniowania.

Dane techniczne.

Wymiary nadajnika ELS300Tx-L
Wymiary fotokomórek ELS-300, nadajników i odbiorników poza ELS-300Tx-L ELS-300Tx-L - Nadajnik o zasięgu do 12metrów
Parametry ogólne
Zakres temperatur
składowanie
praca

-20-85°C
-20-60°C
Klasa szczelności IP65
Strona producenta www.cedes.com
Parametry optyczne wersji standardowej, inne wersje - patrz karta katalogowa.
Zasięg działania standard 0,5 - 6m
wydłużony dystans 1.0 - 12m
Kąt optyczny
nadajnik
odbiornik

±5°
±5°
Maksymalne natężenie obcego oświetlenia >100 000 lx
Parametry elektryczne
Napięcie zasilania 10...30V
Czas reakcji 20ms
Wyjście odbiornika NPN/PNP     LO/DO
NPN / PNP LO / DO

Różnice między fotokomórkami  ELS - 263 i ELS - 300

Cecha ELS-263 ELS-300
Głębokość czujnika (mm) 18,2 13,2 (TX-L 16,4)
Grubość płyty, w którą można zamontować czujnik 1,25 do 2,5mm Sztywny kabel z boku uniemożliwia montaż w grubych płytach  >1,25mm Dzięki elastycznemu przewodowi można montować w grubych płytach.
Kąt widzenia odbiornika ±20° - Łatwo zgrać nadajnik o odbiornik. ±5° - Wymaga dokładnego montażu ale jest bardzo odporny na promieniowanie błądzące.
Obciążalność wyjścia 200mA 50mA
Wersja ze stałym długim kablem do ciężkich warunków środowiskowych (IP67) Jest Brak

Akcesoria.

Obudowy natynkowe (pdf).

Fotokomórki ELS-263/300 przeznaczone są do montażu w otworze o średnicy d12,5 – d13,5 wykonanym w płycie o grubości 2,5 – 1,25mm. Próby montażu w mniejszych otworach i grubszych materiałach mogą doprowadzić do uszkodzenia obudowy lub kabla czujnika. Uszkodzenia takie nie są objęte gwarancją. Aby ułatwić montaż czujników na innych materiałach firma LETRONIK dostarcza specjalne obudowy, do montażu “natynkowego”. Obudowy wykonane są z ABS, wymiary obudowy 30x40x65mm. Obudowy produkowane są w trzech wersjach, różniących się umiejscowieniem otworu przeznaczonego do montażu czujnika. Pozwala to na łatwy montaż fotokomórek w różnych warunkach.

C263T C263S2 C263S1
C263T C263S2 C263S1

Maskownice.

Maskownice wykonane ze stali nierdzewnej umożliwiają montaż fotokomórki w materiałach od grubości większej niż 2,5mm lub w których trudno wykonać precyzyjny otwór. Grubość maskownic 1,5mm. Maskownice nie są polerowane.
M263D40 M263D40 M263D50
M263D40 M263D40 - do montażu na materiałach drewnopodobnych, na metalu. M263D50 - do montażu na płytach kartonowo - gipsowych.

Cennik.

Fotokomórki ELS-300 z rozdzielnym kablem podłączeniowym ze złączem M8 (11cm przewodu przy czujniku i 5 metrowy kabel podłączeniowy).

Uwaga: Odcięcie złącza powoduje utratę gwarancji.

Kliknij
żeby
powiększyć
Nr katalogowy Opis Złącze Cena netto

Cena brutto
ELS-300T 105 728 Nadajnik ELS-300 Tx-N: o zasięgu 6m. 107,96
132,79
105 729 Nadajnik ELS-300 Tx-L: o zasięgu 12m. 107,00
131,61

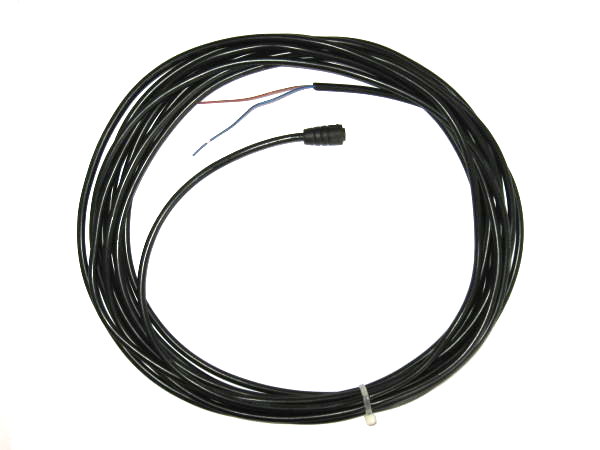

Kabel nadajnika 103 717 Kabel nadajnika 5,06m M8F 36,00
44,28

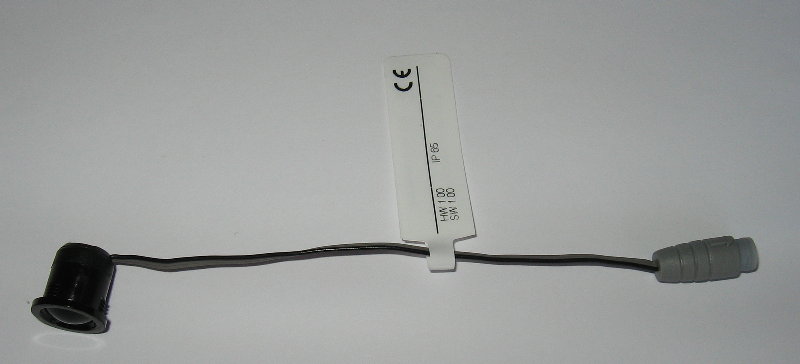

ELS300R 105 732 Odbiornik ELS-300Rx-NPN/LO-N:
Promieniowanie nadajnika dociera do odbiornika - wyjście zwarte do minusa zasilania.
Przeszkoda na drodze promieni - wyście niepodłączone.
143,91
177,01

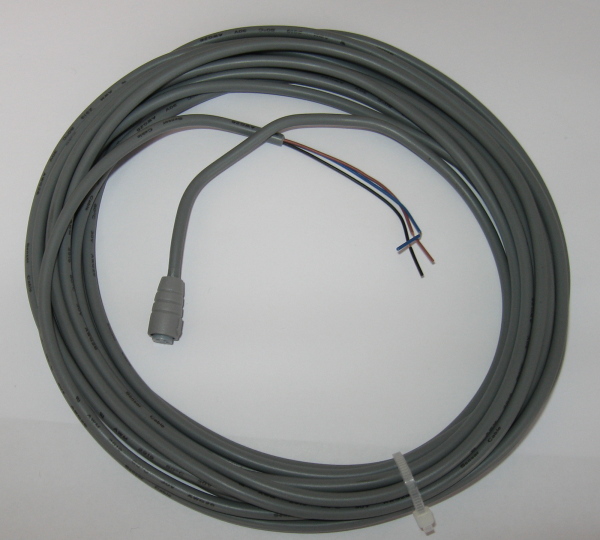

Kabel odbiornika 103 716 Kabel odbiornika 5,08m M8F 36,00
44,28
Cena kompletu z kablami zasięg 6m
323,87
398,36

KOSZTORYS

Cena kompletu z kablami 12m
322,91
397,18

KOSZTORYS


Fotokomórki ELS-300 z przewodem 6 cm i ze śrubową kostką połączeniową o rastrze 2,54mm i wkrętach do wkrętaka 1,5mm. Uwaga. Przeznaczone do pracy w pomieszczeniach, w łagodnych warunkach klimatycznych.

Kliknij
żeby
powiększyć
Nr katalogowy Opis Złącze Cena netto

Cena brutto
ELS-300Tx TB
105 728TB Nadajnik ELS-300 Tx-N: o zasięgu 6m. Złącze 02004MSD 120,86
148,66
105 729TB Nadajnik ELS-300 Tx-L: o zasięgu 12m. 119,00
146,37

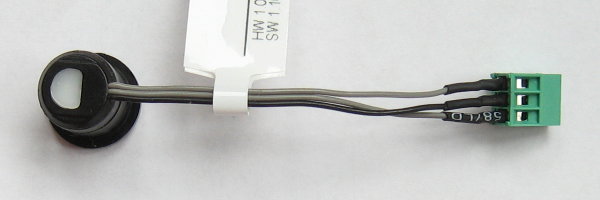

ELS-300Rx TB
105 732TB Odbiornik ELS-300Rx-NPN/LO-N:
Promieniowanie nadajnika dociera do odbiornika - wyjście zwarte do minusa zasilania.
Przeszkoda na drodze promieni - wyście niepodłączone.
Złacze MSD03004
156,82
192,89;
Cena kompletu zasięg 6m
277,68
341,55

KOSZTORYS

Cena kompletu 12m
275,82
339,26

KOSZTORYS

Akcesoria do fotokomórek ELS 263 / ELS300

Kliknij aby powiększyć Nr katalogowy Opis Inne Cena netto

Cena brutto
c263t C263T Obudowa natynkowa do fotokomórek ELS263/300, fotokomórka na pokrywie obudowy, "świeci" prostopadle do ściany. 18,00
22,14
c263s2 C263S2 Obudowa natynkowa do fotokomórek ELS263/300, fotokomórka na dłuższym boku obudowy, "świeci" wzdłuż ściany. 18,00
22,14
c263s1 C263S1 Obudowa natynkowa do fotokomórek ELS263/300, fotokomórka na pokrywie obudowy, "świeci" wzdłuż ściany. 18,00
22,14
M263D40 M263D40 Maskownica D40mm do montażu na materiałach drewnopodobnych, na metalu. 7,00
8,61
M263D50 M263D50 Maskownica D50mm  do montażu na płytach kartonowo - gipsowych. 7,00
8,61

Do pobrania.
Karta katalogowa Cedes.pdf
Instrukcja dodatkowa Letronik.pdf
czujniki z kostkami zaciskowymi / opis wyprowadzeń
