Fotokomórka LES-152.
Czujnik przeznaczony do pomieszczeń z drzwiami szklanymi otwieranymi do środka.

  helpLetronik.pllicznik osóbfotokomórkiliczniki mechaniczneoferta, produkty, cennikkontaktPracanowoscinowosci
Programy
Letronik.pl
help
nowosci
oferta, produkty, cennik
kontakt
licznik osób
liczniki mechaniczne
fotokomórki
Montaz
lista referencyjna
Praca
Programy
Letronik.pl
help
nowosci
oferta, produkty, cennik
kontakt
Aktualizacja 2009 05 21 biuro@letronik.pl mob +48 602 239 722 tel/fax: +48 22 323 70 28
NVU

1. Przeznaczenie fotokomórki LES-152.

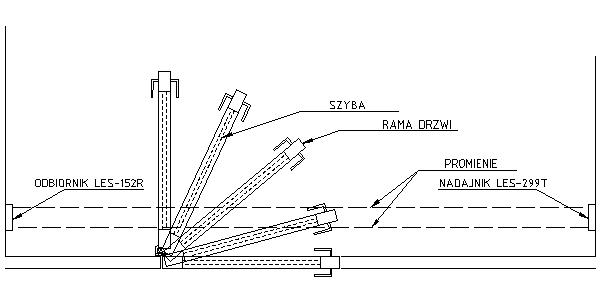

 Fotokomórka LES-152 przeznaczona jest do systemów liczenia osób instalowanych w pomieszczeniach ze szklanymi drzwiami otwieranymi do środka lub wahadłowymi, do systemów bez rozpoznawania kierunku. Drzwi mogą być cało-szklane lub ze standardową ramą aluminiową lub plastikową. Grubość ramy musi być taka, aby jej cień rzucony na czujnik był węższy niż 105 mm. W polu działania czujnika szyby drzwi muszą być przezroczyste, wolne od naklejek i grafiki. Nadajnik wytwarza dwie wiązki promieniowania odległe o 105mm. Do zliczenia wymaganie jest przecięcie obu wiązek jednocześnie. Promieniowanie przechodzi przez szyby. Odległość wiązek jest tak dobrana, że większość ram drzwi nie jest w stanie przeciąć obu wiązek jednocześnie i otwieranie drzwi jest dla licznika niewidoczne. Natomiast wchodzące osoby przecinają obie wiązki i są liczone.

2. Budowa.

Czujnik składa się z:

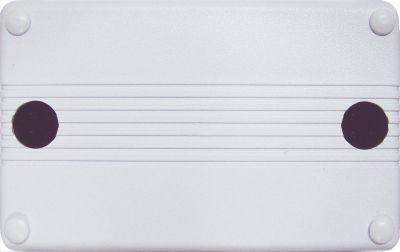

Nadajnika LES-299T.
Odbiornika LES-152R.
Nadajnik LES-299T. Odbiornik LES-152R.


Instrukcja Instrukcja
Deklaracja Zgodności WE
Deklaracja Zgodności WE

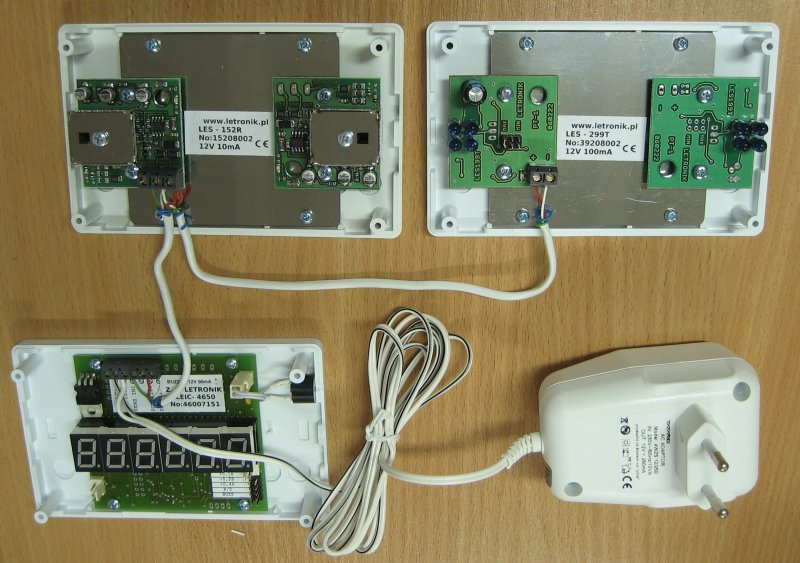

3. Połączenie fotokomórki do licznika.
