Bezprzewodowy czujnik
refleksyjny ELS 300RTW /ELS 300RTW-L.
 |
|

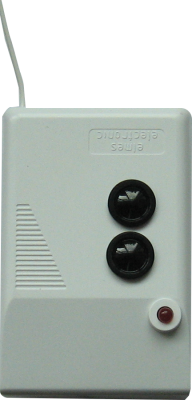

| Czujnik
z nadajnikiem radiolinii. |

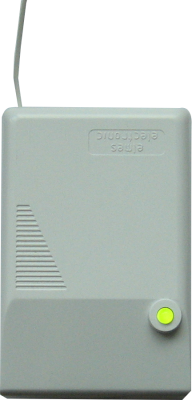

Odbiornik
podłączany do licznika. |
1. Zalety.
- Bezprzewodowe
połączenie z licznikiem / komputerem.
- Prosta
instalacja.
- Łatwy
montaż natynkowy.
2. Przeznaczenie.
Czujnik ELS 300RTW/L przeznaczony jest do systemów liczenia osób. W
komplecie są dwa elementy:
właściwy czujnik refleksyjny, zintegrowany nadajnik i odbiornik,
współpracujący z reflektorem umieszczonym naprzeciwko, z wbudowanym w
nadajnikiem radiolinii.
Odbiornik radiolinii podłączany do licznika.
Dzięki systemowi refleksyjnemu upraszcza się okablowanie, gdyż nie
trzeba przewodu przeciągać na drugą stronę wejścia. Dzięki zastosowaniu
radiolinii unika się prowadzenia przewodu do licznika - komputera.
Właściwy czujnik wymaga zasilania sieciowego. Odbiornik radiolinii może
być zasilany z licznika.
Czujnik nie jest
przeznaczony do systemów bezpieczeństwa - nie nadaje
się do ochrony życia i zdrowia oraz mienia.
3. Dane techniczne.
|
Wymiary
czujnika, mm
|
65x42x33mm
|
|
Masa
czujnika kg
|
0,043
|
|
Dostępne
kolory
|
mleczny i
czarny
|
|
Wymiary
reflektora, mm
|
d85x7
|
105x105x8
|
105x105x8
|
|
wersja
czujnika
|
ELS
300RTW
|
ELS
300RTW-L
|
|
Maksymalna
odległość czujnik - reflektor, m
|
4
|
6
|
10
|
|
Czas
reakcji msek
|
Ton 5ms / Toff 400ms
|
|
Napięcie
zasilania VDC
|
10 - 30
|
|
Polaryzacja
wyjścia
|
konfigurowana NC/NO przekaźnik bezpotencjaowy.
|
|
Maksymalna
szerokość strefy martwej, m
|
do
0,5;
|
do 1
|
|
wersja
czujnika.
|
ELS
300RTW
|
ELS
300RTW-L
|
|
Zalecana
wysokość montażu, m
|
1,2 - 1,4
|

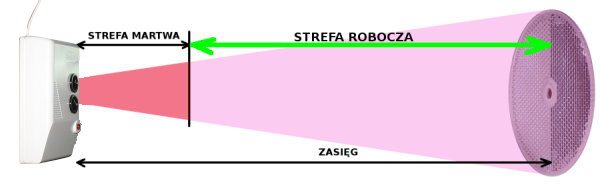

4. Schemat rozmieszczenia elementów systemu.
5. Strefa martwa.
Strefa martwa to właściwość czujnika polegająca na tym, że osoby
przechodzące w pobliżu czujnika, w odległości do 0,5m mogą być błędnie
liczone - wcale lub podwójnie. Dlatego należy czujnik tak umieścić, aby
osoby nie przechodziły blisko czujnika. Często same umiejscowienie
czujnika to zapewnia, można także osunąć ruch osób od czujnika jakąś
przeszkodą, kwiatami, manekinem, regałem itp.
6. Ceny czujników*.
| Symbol |
Zasięg maksymalny |
Cena netto |
|
ELS 300RTW |
6m |
515,-* |
|
ELS300RTW-L |
10m |
529,-* |
7. Cena przykładowego zestawu*:
| Nazwa |
Symbol |
Cena zł netto |
szt |
wartość zł netto. |
| Czujnik |
ELS 300RTW |
515,00 |
1 |
515,00 |
| Reflektor |
E39-R7 |
63,00 |
1 |
63,00 |
| Licznik |
LEIC4650 o460 |
439,00 |
1 |
439,00 |
| konwerter |
USB-COM |
38,00 |
1 |
38,00 |
| Zasilacze |
12V 500mA bez złącza. |
45,00 |
2 |
90,00 |
| Aplikacja |
letronikCounter |
119,00 |
1 |
119,00 |
| Razem |
1264,00* |
*Stan na 2010 05 20
|
