Ekonomiczny czujnik
refleksyjny ELS 300RT/-L.
1. Zalety.
- Prosta instalacja.
- Małe wymiary.
- Bardzo mały czas reakcji - dokładne liczenie.
- Łatwy montaż natynkowy.
- Umiarkowana cena.
2. Przeznaczenie.
Czujnik ELS 300RT/L przeznaczony jest do systemów liczenia osób. Jest
to ekonomiczny czujnik refleksyjny, zintegrowany nadajnik i odbiornik,
współpracujący z reflektorem umieszczonym naprzeciwko. Dzięki systemowi
refleksyjnemu upraszcza się okablowanie, gdyż nie trzeba przewodu
przeciągać na drugą stronę wejścia. Czujnik nie jest przeznaczony do
systemów bezpieczeństwa - nie nadaje się do ochrony życia i zdrowia
oraz mienia.
3. Dane techniczne.
|
Wymiary
czujnika, mm
|
65x42x33mm
|
|
Masa
czujnika kg
|
0,043
|
|
Dostępne
kolory
|
mleczny i
czarny
|
|
Wymiary
reflektora, mm
|
d85x7
|
105x105x8
|
105x105x8
|
|
wersja
czujnika
|
ELS 300RT
|
ELS 300RT-L
|
|
Maksymalna
odległość czujnik - reflektor, m
|
4
|
6
|
10
|
|
Czas
reakcji msek
|
5
|
|
Napięcie
zasilania VDC
|
10 - 30
|
|
Polaryzacja
wyjścia
|
NPN-LO
(zwiera do masy - minusa jak do odbiornika docierają promienie
nadajnika)
|
|
Maksymalna
szerokość strefy martwej, m
|
do 0,5;
|
do 1
|
|
wersja
czujnika.
|
ELS 300RT
|
ELS 300RT-L
|
|
Zalecana
wysokość montażu, m
|
1,2 - 1,4
|
4. Schemat rozmieszczenia elementów systemu.
 |
| Reflektor D84
zasięg 4m |
Reflektor
100x100 zasięg:
ELS 300RT- 6m
ELS300RT-L -10m |
 |
 |

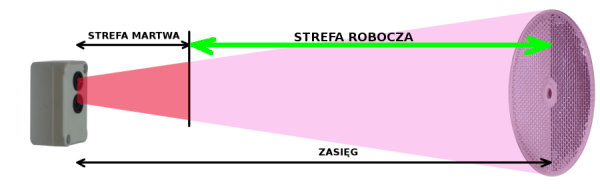

5. Strefa martwa.
Strefa martwa to właściwość czujnika polegająca na tym, że osoby
przechodzące w pobliżu czujnika, w odległości do 0,5m mogą być błędnie
liczone - wcale lub podwójnie. Dlatego należy czujnik tak umieścić, aby
osoby nie przechodziły blisko czujnika. Często same umiejscowienie
czujnika to zapewnia, można także osunąć ruch osób od czujnika jakąś
przeszkodą, kwiatami, manekinem, regałem itp.

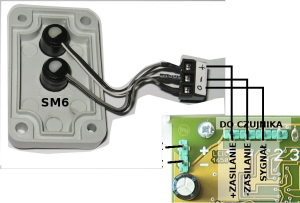

6. Opis wyprowadzeń i schemat podłączenia do licznika.
 |
| Opis złącz w czujniku |
Sygnał |
Opis złącz w liczniku |
| + |
+zasilania |
+ |
| - |
-zasilania |
- |
| o |
sygnał wyjściowy |
1 |
|
7.Montaż w kolumnie Nice MOCF2
 |
 |
| Czujnik można zamontować w kolumnie Nice MOCF2.
Należy przykleić podstawę obudowy taśmą dwustronną do kolumny. |
Reflektor E39-R7 też można umieścić w kolumnie
MOCF2. Jeżeli pozwala na to szerokość przejścia, można także umieścić
reflektor na ścianie na przeciwko kolumny z czujnikiem, obniża się
wtedy koszty o cenę kolumny.
|
|
