Czujnik dwustrumieniowy LES270S do licznika LEIC4650 o465.
Nadajnik LES170T i odbiornik LES270R

Przeznaczenie

Dwu-strumieniowy czujnik LES270S przeznaczony jest do systemów z rozpoznawaniem kierunku, liczących tylko osoby wchodzące (z licznikami LEIC-4650 o455, o465), lub podających liczbę zarówno osób wchodzących jak i wychodzących (z licznikami LEIC-4650 o770).

Właściwości.

Mały czas reakcji;
Szeroki rozstaw czujników;
Bardzo duża oporność na zakłócenia elektryczne i magnetyczne , w tym na promieniowanie anten akusto-magnetycznych;
Bardzo duża odporność na obce oświetlenie;
Estetyczna mocna i praktyczna obudowa.

Rozmieszczenie urządzeń.

fotokomórka LES270R

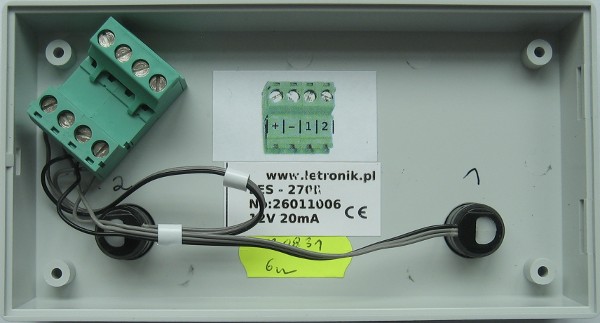

Odbiornik LES270R

Odbiornik i nadajnik należy umieścić na ścianach lub podporach na dokładnie na przeciw siebie. Dopuszczalna odchyłka osi czujników 3cm . Podłoża muszą być równoległe. Wybrać należy miejsce, gdzie klienci przechodzą nie zatrzymując się i nie zawracając. Pomiędzy urządzeniami nie powinny się przemieszczać inne przedmioty, bo będą liczone. Zalecana wysokość montażu 1,2 do 1,4m.

fotokomórka LES170T

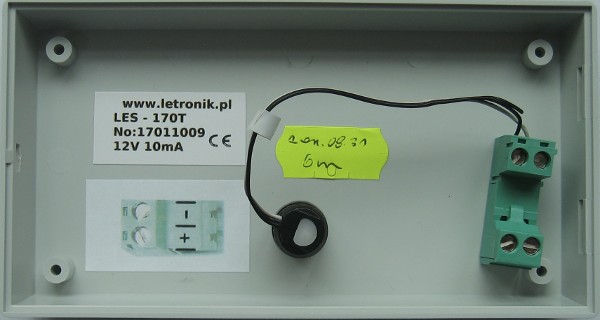

Nadajnik LES170T

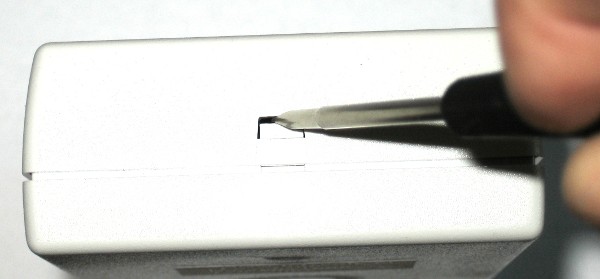

Otwieranie obudowy.

Odpowiednich rozmiarów wkrętak wciskać w szczelinę zamka. Nie naciskać zaczepu, tylko wciskać wkrętak w szczelinę nad zaczepem.

Połączenia.


Odbiornik LES270R W środku wygodna, rozdzielna, cztero-kontaktowa kostka. Zgodnie z zamieszczonym opisem podłączamy do licznika LEIC4650 o465: + - zasilanie 1,2 sygnały.	Nadajnik LES170T W środku wygodna, rozdzielna, dwu-kontaktowa kostka. Zgodnie z zamieszczonym opisem podłączamy do licznika LEIC4650 o465: + - zasilanie

Dane techniczne:

Parametr.	Nadajnik LES170T	Odbiornik LES270R
Wymiary	130x70x30mm
Masa	0,080kg	0,090kg
Napięcie zasilania	10-30Vdc
Rozstaw sensorów	-	80mm
Czas reakcji sensorów	-	5ms
Odporność na obce oświetlenie	-	100klx
Zalecany odstęp nadajnik - odbiornik	2-7m
Maksymalny odstęp nadajnik - odbiornik	10m
Zalecane liczniki.	LEIC4650 o455 o465
